PRINCIPAIS APLICAÇÕES DE TROCADORES BRASADOS:

- Aquecimento urbano;
- Aquecimento água da torneira;
- Aquecimento água de piscina;
- Arrefecimento de motores (recuperação térmica);
- Controle de temperatura de água em tanques e/ou reservatórios;
- Resfriamento de fornos – Indústria Siderúrgica;
- Processos de resfriamento e aquecimento em geral.

A maior parte dos trocadores de calor brasados são usados em aplicações de resfriamento e aquecimento, podendo ser utilizados como:

ÁGUA COMO FLUIDO FRIO - RESFRIAMENTO
Neste caso, uma água à baixa temperatura é usada, proveniente de uma torre de resfriamento, um chiller, um lago ou um rio.

ÁGUA COMO FLUIDO QUENTE - AQUECIMENTO
Neste caso, uma água à alta temperatura é usada, proveniente de um aquecimento industrial, uma caldeira ou um processo de água quente.

A superfície de aquecimento consiste em finas placas metálicas corrugadas, montadas uma sobre a outra. Os canais formados entre as placas e as conexões localizadas nos cantos das placas são arranjados de forma que dois fluidos escoem por canais alternados, sempre em fluxo contracorrente. O fluido é mantido na unidade por uma selagem brasada ao redor da borda das placas. Os pontos de contato da placa também são brasados para suportarem a pressão do fluido manipulado.

VANTAGENS DO TROCADOR DE CALOR A PLACAS BRASADO (BHE):
- Alta eficiência da transferência térmica do BHE, de forma extremamente compacta e de fácil instalação em locais com espaço reduzido;
- A unidade não possui juntas e, portanto, é adequada para aplicações onde a pressão e a temperatura sejam elevadas, tais como as encontradas em aquecimento distrital.

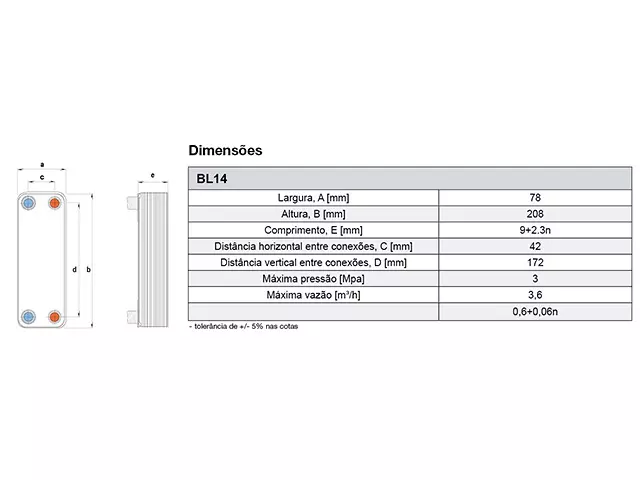

PROJETO PADRÃO:
A pilha de placas é coberta por placas estruturais. As conexões ao processo estão localizadas nas placas estruturais frontal ou traseira. As placas do trocador são corrugadas para aumento da rigidez e melhoria da eficiência da troca térmica.

MATERIAIS PADRÃO:
Placas Estruturais: Aço inoxidável AISI 316 / AISI 304
Conectores: Aço inoxidável AISI 316 / AISI 304
Placas: Aço inoxidável AISI 316 / AISI 304

DADOS OPERACIONAIS:
-195 ºC a 200 ºC
Projeto: 30 bar
Teste: 45 bar
